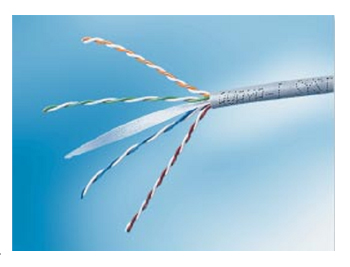

Commscope 公司于2002年4月正式推出的端对端 SYSTIMAX GigaSPEEDTM XL产品系列，是第三代GigaSPEED产品，它以更科学，更优越，更精密的线对平行传输和阻抗更匹配技术，使其UTP布线系统端对端(Point-to-Point)信道的全程衰减值，近端串音衰耗，衰减串音(ACR)，抗电磁干扰EMI等指标，都大大超过TIA/EIA 568-B，ISO/IEC 11801国际六类标准。GigaSPEED XL系统应用SYSTIMAX实验室MDM（模态分割建模技术），CTAT（线缆绞绕技术），CFPM（连接器场图建模技术）等专利设计方法而成。这些优势的取得，来自1071E/1081系列UTP电缆，MGS400系列信息模块，PATCHMAX/1100GS3系列配线架，GS8E数据跳线等。端对端 SYSTIMAX GigaSPEEDTM XL具有如下特点：
超越标准的非凡性能
当我们谈论GigaSPEED XL系统性能和六类标准关系的时候，我们并不以满足标准作为努力的终极目标，只有不断超越，才是SYSTIMAX成功的关键。Commscope GigaSPEED给出的是保证值，保证值是一种承诺，包含在20年质保中，保证工程完工后测试达到的指标。比六类的标准具有很大的性能余量，同时也符合目前最新测试标准对于回波损耗的3dB性能余量的原则。
GigaSPEED XL 7通道指标保证值 (在100米信道长度四个连接的情况下的最差值)
|
Guaranteed Channel Performance Specifications for 4-Connection Premium Performance XL8 Systems
|
|
Frequency (MHz)
|
1
|
4
|
8
|
10
|
16
|
20
|
25
|
31.25
|
62.5
|
100
|
200
|
250
|
|
Insertion Loss (dB)
|
2.0
|
3.7
|
5.2
|
5.9
|
7.4
|
8.3
|
9.4
|
10.5
|
15.2
|
19.7
|
29.2
|
33.2
|
|
NEXT (dB)
|
72.0
|
70.0
|
65.2
|
63.6
|
60.2
|
58.6
|
57.0
|
55.4
|
50.4
|
46.9
|
41.8
|
40.1
|
|
ACR (dB)
|
70.0
|
66.3
|
59.9
|
57.7
|
52.8
|
50.3
|
47.7
|
44.9
|
35.1
|
27.2
|
12.6
|
6.9
|
|
PSNEXT (dB)
|
70.5
|
69.0
|
64.1
|
62.5
|
59.1
|
57.5
|
55.8
|
54.2
|
49.1
|
45.6
|
40.4
|
38.7
|
|
PSACR (dB)
|
68.5
|
65.3
|
58.9
|
56.6
|
51.6
|
49.1
|
46.5
|
43.7
|
33.9
|
25.9
|
11.2
|
5.4
|
|
ELFEXT (dB)
|
71.3
|
59.2
|
53.2
|
51.3
|
47.2
|
45.2
|
43.3
|
41.4
|
35.3
|
31.3
|
25.2
|
23.3
|
|
PSELFEXT (dB)
|
70.3
|
58.2
|
52.2
|
50.3
|
46.2
|
44.2
|
42.3
|
40.4
|
34.3
|
30.3
|
24.2
|
22.3
|
|
Return Loss (dB)
|
23.0
|
23.0
|
23.0
|
23.0
|
22.0
|
21.5
|
21.0
|
20.5
|
18.0
|
16.0
|
13.0
|
12.0
|
|
Delay (ns)
|
580
|
562
|
557
|
555
|
553
|
552
|
551
|
550
|
549
|
548
|
547
|
546
|
|
Delay Skew (ns)
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
Commscope GigaSPEED XL给出的产品性能参数比（100米的情况下）比六类标准的性能余量：(给出的保证值比标准具有很大的性能余量)
|
|
4次连接的通道性能
|
6次连接的通道性能
|
|
Insertion Loss
|
5.0 %
|
4.0 %
|
|
Pr-Pr NEXT
|
6.0 dB
|
4.0 dB
|
|
PSNEXT
|
7.5 dB
|
5.5 dB
|
|
Pr-Pr ELFEXT
|
6.0 dB
|
4.0 dB
|
|
PSELFEXT
|
8.0 dB
|
6.0 dB
|
|
Return Loss
|
4.0 dB
|
2.0 dB
|
六次连接和短链路支持，彻底打破您设计上的束缚
对布线系统来讲，每增加一次连接，意味性能的下降；对用户来讲，每增加一次连接，意味灵活性的增加。面对更加严格的六类系统，当很多厂商仅仅在标准两次连接链路上努力的时候，我们已经可以使GigaSPEED XL在最高六次连接的情况下，满足并超过标准的要求。
当所有人都知道水平铜缆的链路长度限制为100米的时候，却常常忽略另一个限制，两个连接点间的最短距离应大于15米。而短链路情况会经常出现在用户的实际布线环境中。在短链路情况下，系统所引发的问题，不论是用户，还是厂商，都避而不谈。今天，我们正式承诺GigaSPEED XL将打破短链路的局限。
最广泛和最大量的实际应用六类系统
做为全球最大和最早的六类系统供应商，GigaSPEED系统已经在全球拥有了超过千万的最终用户。而这些用户的实际应用和反馈，使人们不断增强对GigaSPEED性能的了解，从而不断改进我们的产品。因此，无数用户的使用，证明了GigaSPEED系统良好的性能和可靠性。
端对端SYSTIMAX GigaSPEEDTM 产品系列，以更科学，更优越，更精密的线对平行传输和阻抗更匹配技术，使其UTP布线系统端对端(Point-to-Point)信道的全程衰减值，近端串音衰耗，衰减串音比(ACR)，抗电磁干扰EMI等指标，都大大超过TIA/EIA 568-B，ISO/IEC 11801国际标准及PowerSum系统。其独有的接插头“四角”端接匹配设计及其14项专利发明，使其能在更恶劣的安装环境下依然保持1.2Gbps信道传输性能，多项的性能测试表明GigaSPEEDTM系统不仅在全程衰减值，NEXT等性能指标上远远超离其他布线系统，而且在实际应用中EMC等各项指标亦超越FTP等电缆系统。
灵活的设计思路和多种产品组合
· 可实现最新的区域布线模式(Zone -Wiring)，并且在100米范围内无跳线长度限制。
· 由于GigaSPEEDTM的高性能指标，其允许在单根8芯线缆内同时共享二个高速数据传输，使系统实现真正高性能的灵活性及可扩展性。
· GigaSPEEDTM千兆比布线系统同时还提供多种颜色信息模块可以很方便地标识出用户不同应用，使其产品系列更齐全。且所有的产品与PowerSum系统组件完全兼容，用户投资保护更完善。
其MGS400高性能信息模块系列采用背后分隔进线端接方式，以降低NEXT的影响；前部斜角设计，实现90度和45度安装方式的自由转换
|
